在线振动传感器、分析系统
用于大型旋转机构如水泵、电机、风机、重型透平的设备状态分析和运行维护。

得到手册

下载我们的宣传册,
了解更多关于在线振动传感器、分析系统的详情。

获得手册




vibro-meter


传感器&信号调理器


用于透平机器&重要旋转设备的传感器/测量链


我们全面的传感器&信号调理器产品组合包括绝对和相对振动的完整测量链,如加速度,速度,位移或间隙。


我们为极端环境和关键应用提供精确、安全、可靠的解决方案,如旋转设备的轴承和相关轴的振动保护、燃气轮机在线燃烧调整、发电机气隙监测、外壳膨胀等。






vibro-meter

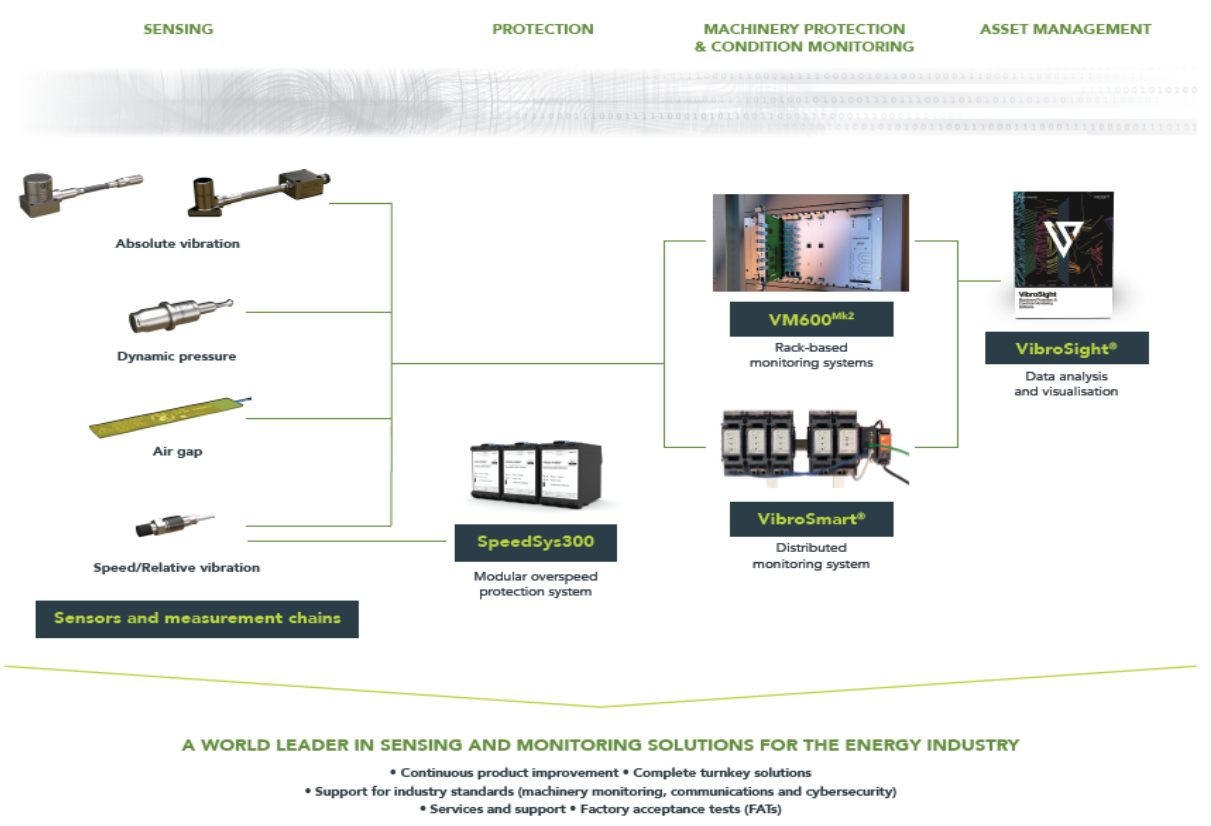

产品线概述








传感器 & 信号调理器

监测工厂关键设备的传感 解决方案







保护 & 监测系统

关键旋转机械的保护与监测系统硬件







软件解决方案

先进的机器保护和状态监测软件

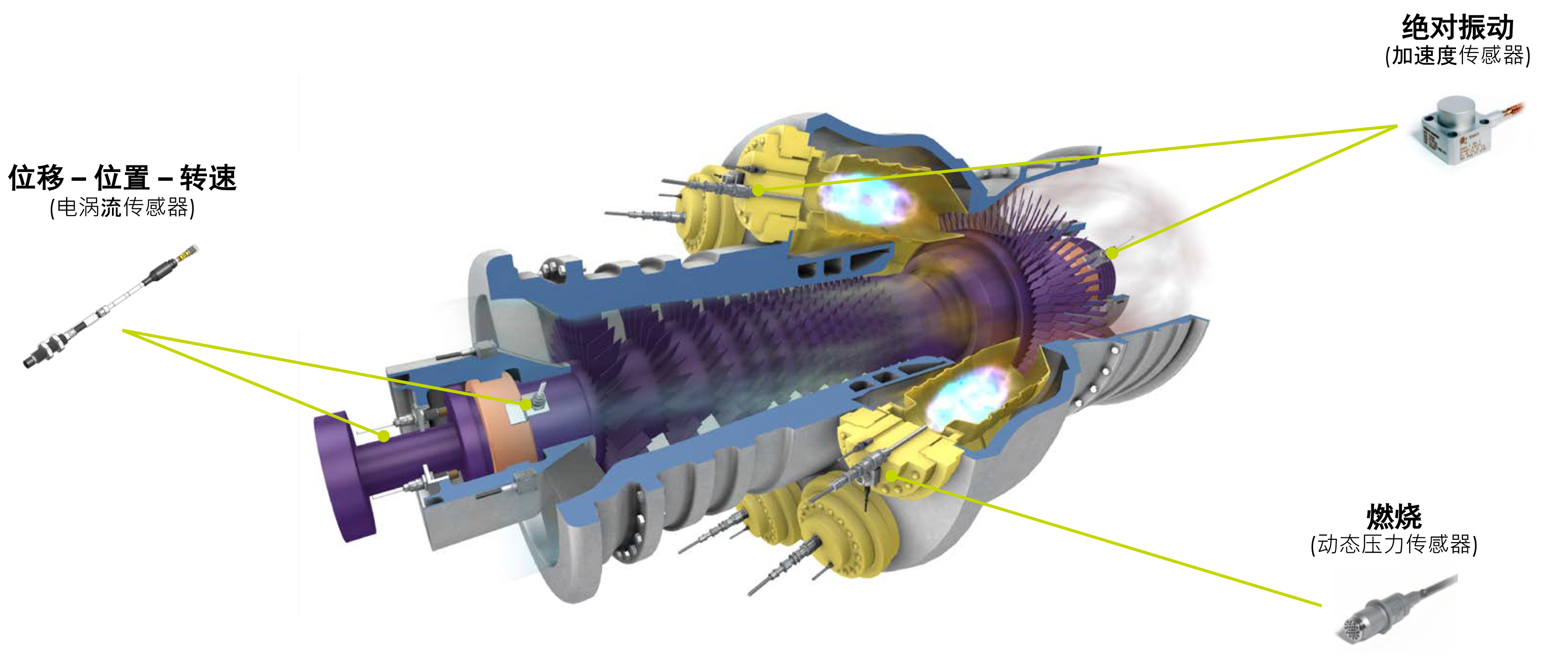

燃气轮机

恶劣环境的传感解决方案

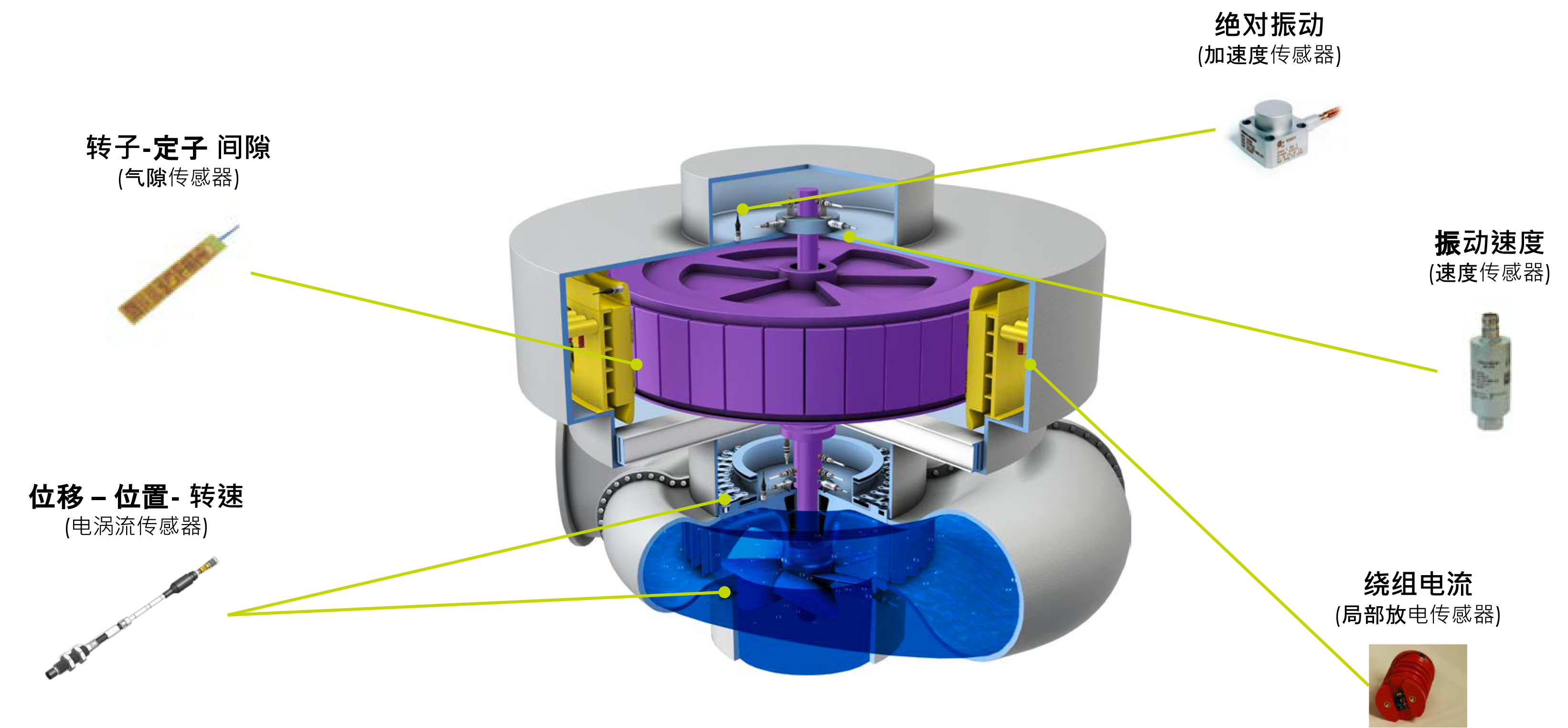

水轮机

传感解决方案







vibro-meter


绝对振动

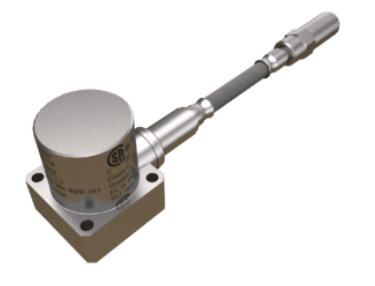

CA 系列

高温压电式加速度传感器





我们的压电式加速度传感器是为在最恶劣的环境中长期测量和监测绝对振动而设计的


主要特性和优点


安全标准

Ex认证

可达到SIL2(使用IPC707信号处理器)

运行温度

传感器多达700℃,

IPC707信号处理器为85C

灵敏度

从10到100pC/g

测量范围

从0.001到500g(动态)

最大1000g(过载)

频率响应

从0.5到10,000Hz

信号处理器

IPC707有诊断选项(built-in test equipment (BITE)),

要求SIL2。使用外部IPC707信号调理器。

线性(典型的)

横向灵敏度

灵敏度允许公差

±1%

<5%

±5%





对于不需要 CA 系列传感器的温度性能的应用, 该系列提供了一个更经济、更容易安装的解决方案


主要特性和优点



具有附加电子部件

具有集成电子部件

安全标准

Ex认证

Ex认证

运行温度

高达350℃

高达140℃

灵敏度

从5到50μA/g

从50到500mV/g(CE6xx)

4 mV/mm/s (PV660)

测量范围

从0.001到400g(动态)

高达2000g(过载)

高达 80 g(CE6xx)

高达100mm/s(PV6xx)

频率响应

从2到10,000Hz

从2到10,000 Hz

信号调理

使用附加的或集成的电子部件。

注: 没有外部信号调节器,所以没有连接器靠近被监控的机器,更容易安装。


加速度计概述

具有附加的或集成的电子部件

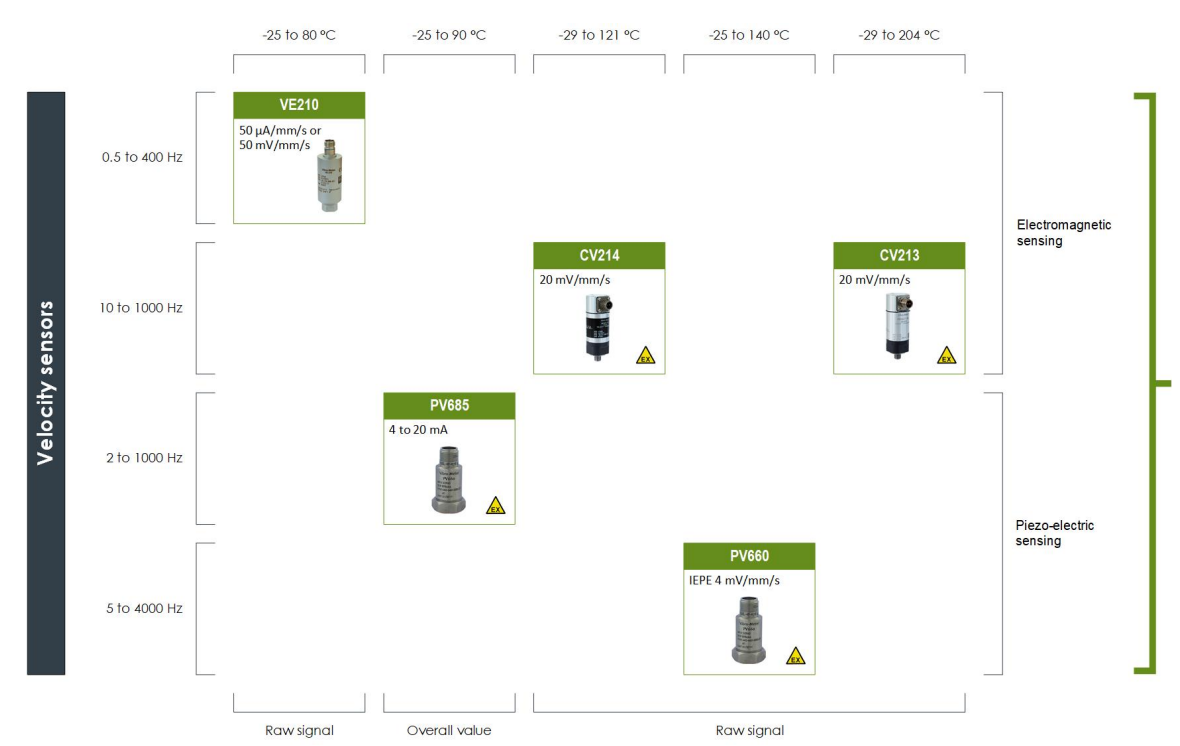

速度传感器概述

具有附加的或集成的电子部件







vibro-meter


动态压力

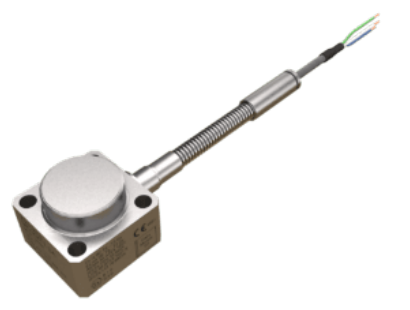

CP 系列

压电式动态压力传感器





我们的压电式动态压力传感器

设计用于燃气轮机燃烧的长期测量和监测: 燃烧室脉动和燃烧动力学



安全标准

Ex认证

可达到SIL2(使用IPC707信号处理器)

运行温度

传感器多达700℃,

IPC707信号处理器为85C

灵敏度

从 25 到 750 pC/bar

测量范围

从0.00005到250 bar (动态)

最大350g(过载)

频率响应

从 2 到 15,000 Hz

线性 (典型的)

±1%

注: 对加速度敏感度低

信号调理器

使用外部 IPC707 信号调理器。IPC707 有诊断可选(built-in test equipment (BITE)), 要求 SIL 2。

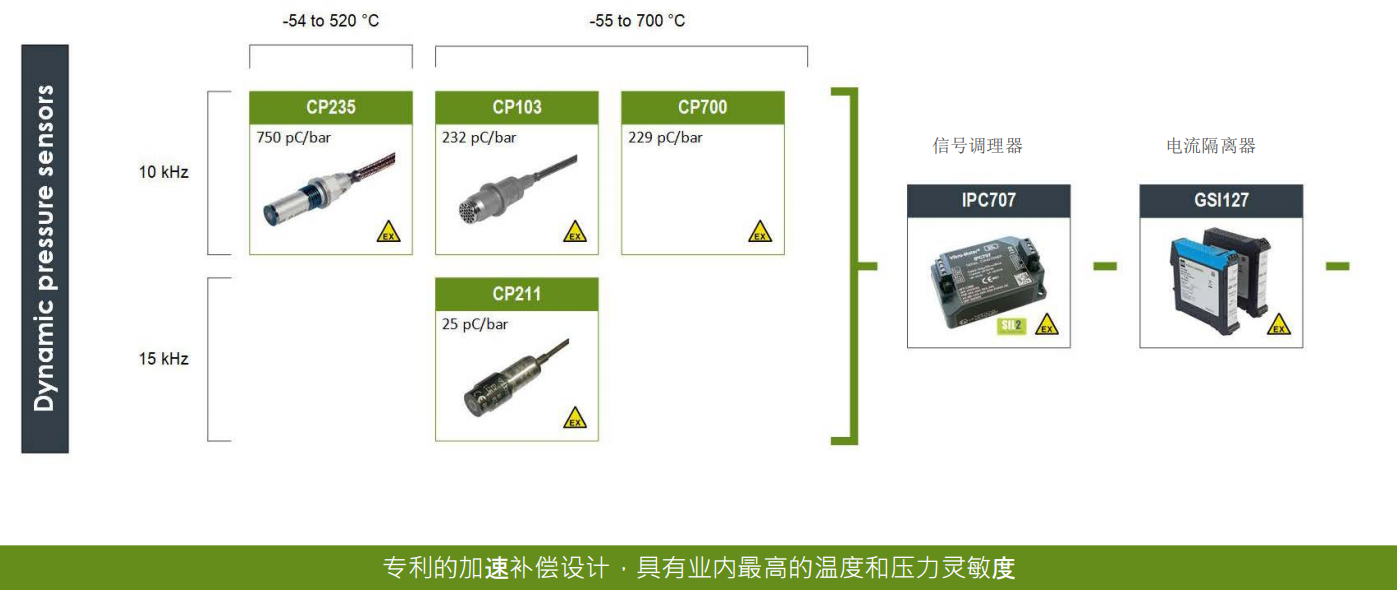

CP 系列概述







vibro-meter


相对振动

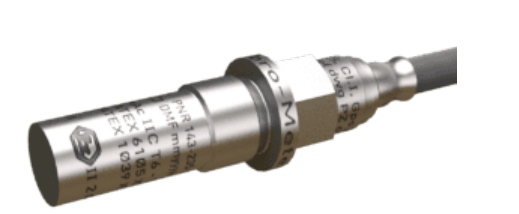

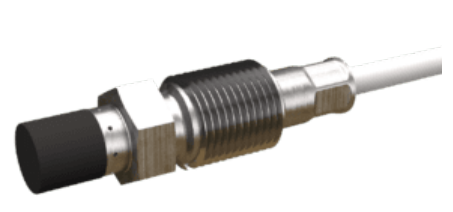

TQ9xx / IQS900 系列

电涡流测量链





我们的基于电涡流的传感器是为非接触测量运动机械元件的相对位移而设计的




安全标准

API 670 5th 版符合

Ex 认证

可到达 SIL 2 (使用 IQS900 信号调理器)

运行温度

传感器和电缆: −40 到 180 °C

信号调理器: −40 到 85 °C

测量范围

• TQ9x1: 2 mm, 8 mV/μm 或 2.5 μA/μm 灵敏度 (Ø 5 mm, 头部)

• TQ9x2: 2 mm, 8 mV/μm 或 2.5 μA/μm 灵敏度

 4 mm, 4 mV/μm 或 1.25 μA/μm 灵敏度 (Ø 8 mm, 头部)

• TQ9x3: 12 mm, 1.33 mV/μm 或 0.417 μA/μm 灵敏度 (Ø 18 mm, 头部)

频率响应

DC 到 20,000 Hz

安装方式

标准, 反装 或 直角(90°) 安装

压力

最大100 bar (头部), 适合高压力应用

信号调理器

使用 IQS900 信号调理器

IQS900 有诊断选项 (built-in test equipment (BITE)), 要求 SIL 2

信号传输

最远1000 m (IQS900 电流输出配置)

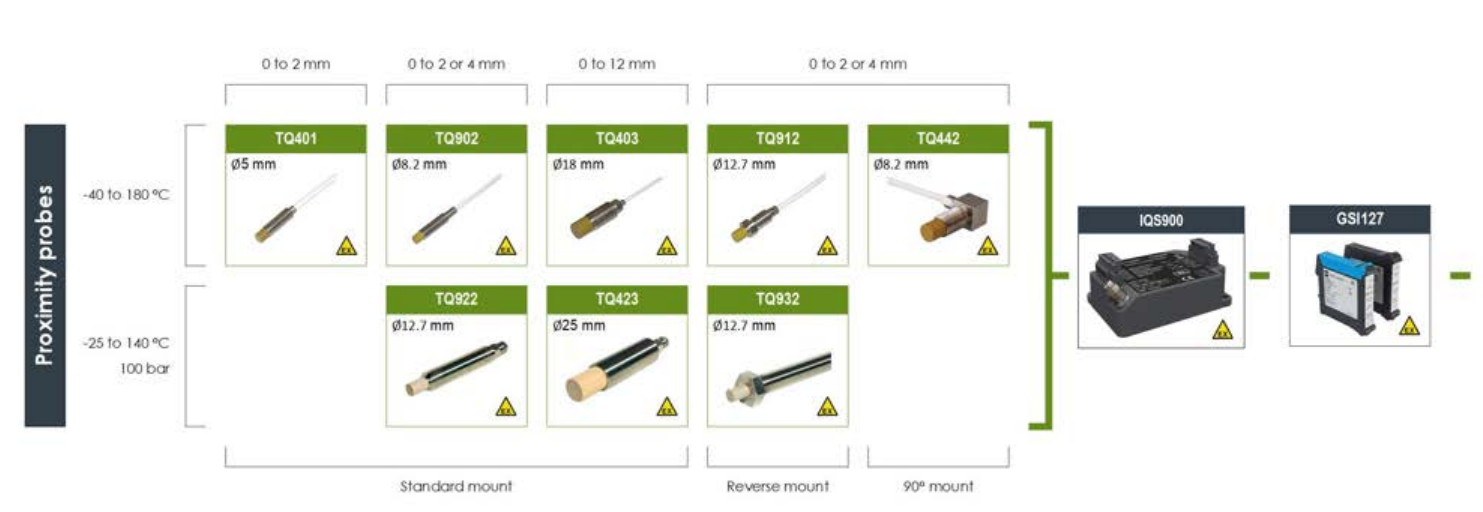

电涡流测量链概述










vibro-meter

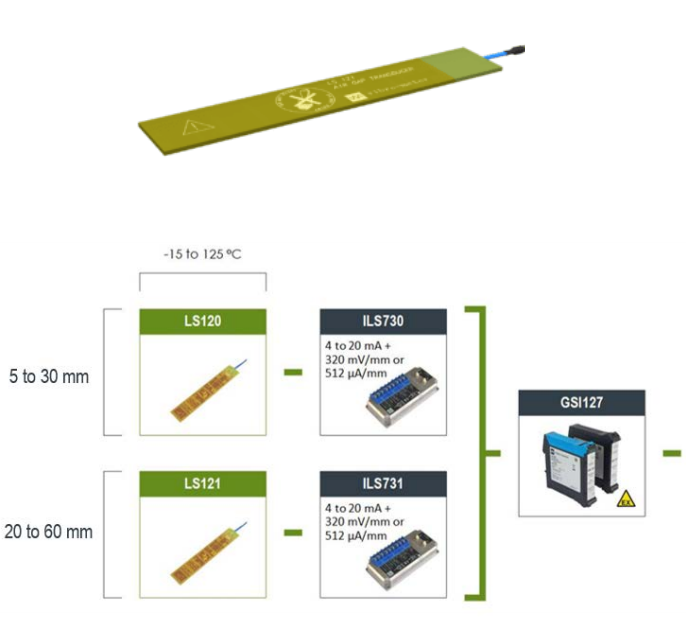

气隙



LS12x / ILS73x 系列

气隙传感器测量链


电场(电容)技术,

用于水轮发电机和其他大型机械的

气隙(转子和定子)的非接触测量


主要特性和优点


非接触式测量: 没有磨损

测量范围: 30 或 60 mm 版本

三个电压输出信号: Pole profile, Rotor profile 和 Minimum gap (适用于直接保护)

一个电流输出信号: 可配置为 Pole profile, Rotor profile 或Minimum gap 之一

• 安装方便、快捷、可靠

• 对噪声和高激励电流引起的尖峰的增强滤波





vibro-meter

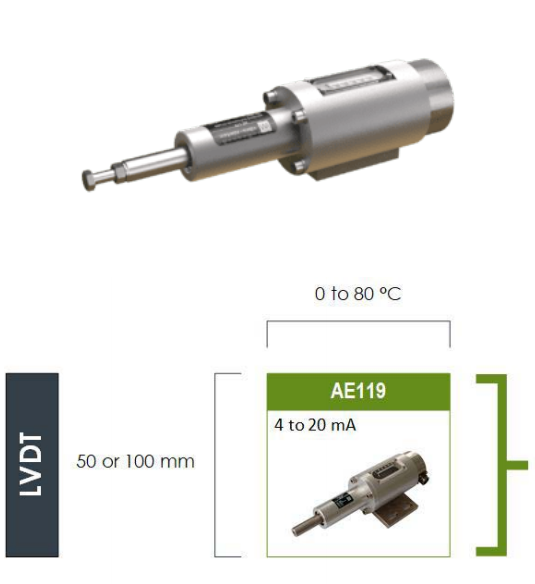

壳体膨胀

探头



AE119

壳体膨胀探头


用于燃气轮机和汽轮机等中大型热机

绝对膨胀的非接触测量

的涡流技术


主要特性和优点


非接触式测量: 没有磨损

测量范围: 50 或 100 mm 版本

集成电子设备: 电流输出信号

防飞溅: IP54 防护等级
